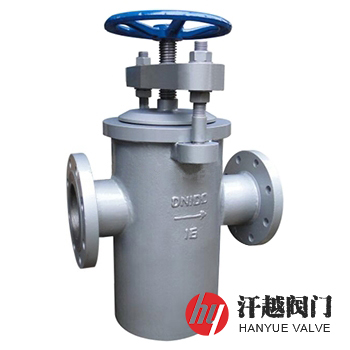

手輪快開籃式過濾器產品概述
手輪快開籃式過濾器主要利用螺桿軸向下壓的頂力來實現強制密封的要求，采用的是壓緊式快開和快關端蓋結構，其螺桿一端插入上蓋的孔內，另一端和手輪相連，當手輪帶動螺桿運動時，就可以實現壓緊或松開端蓋，筒蓋和筒體之間無連接螺栓，摒棄了繁瑣的開閉方式，既減輕了勞動強度，又提高了生產效率。本產品結構緊湊，安裝與拆卸方便，可實現封蓋的快速提起與移動，便于清理筒體內的不銹鋼提籃，特適合需要頻繁提出濾籃進行清洗或更換的工況場合。
手輪快開籃式過濾器在筒體上開口處設置了連接其與上蓋的快速開關機構，當物料從入口端流入濾筒內，流經置有相應目數的濾網后，其中的固體雜質被阻擋積存在網籃里，而潔凈的介質從出口端流出，清洗時只要逆時針旋轉位于筒蓋上端的手輪以帶動絲桿旋轉并擰開橫梁固定螺母，從而提起上蓋，隨后轉動橫梁將筒蓋移動到筒體外，即可取出濾籃進行清理，并打開排放絲堵，排出殼體腔內的雜質，清理完畢后，再順時針轉動手輪，可實現絲桿快速軸向移動，絲桿的頂力使封蓋、密封圈和筒體之間實現密封。
手輪快開籃式過濾器部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 筒 體 | Q235B | 20# | S30408 | S31608 | S31603 |
| 2 | 接 管 | Q235B | 20# | S30408 | S31608 | S31603 |
| 3 | 法 蘭 | Q235B | Q235B | 304 | 316 | 316L |
| 4 | 封 蓋 | Q235B | Q235B | 304 | 316 | 316L |
| 5 | 快開機構 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 |
| 6 | 濾 籃 | 304 | 304 | 304 | 316 | 316L |
| 7 | 螺 栓 | 35CrMoA | 35CrMoA | 304 | 316 | 316 |
| 8 | 螺 母 | 30CrMo | 30CrMo | 304 | 316 | 316 |
| 9 | 排放螺塞 | 304 | 304 | 304 | 316 | 316L |
手輪快開籃式過濾器性能規范
| 公稱壓力PN(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | 2.5 |
| 殼體強度試驗壓力(MPa) | 0.375 | 0.9 | 1.5 | 2.4 | 3.75 |
| 高壓液密封試驗壓力(MPa) | 0.275 | 0.66 | 1.1 | 1.76 | 2.75 |
| 低壓氣密封試驗壓力(MPa) | 0.275 | 0.66 | 0.6 | 0.6 | 0.6 |
| 設計制造 | SH/T 3411-1999、JB/T 7538-2016、HG/T 21637-1991 | ||||
| 法蘭標準 | JB/T 81、GB/T 9119、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗驗收 | SH/T 3411-1999、JB/T 7538-2016、HG/T 21637-1991 | ||||
| 過濾精度 | 0.02mm-16.0mm | ||||
手輪快開籃式過濾器主要尺寸
| 公稱壓力 PN | 公稱通徑 DN | 外型尺寸/mm | 排放螺塞 B(in) | |||
| Φ | L | H1 | H2 | |||
| 2.5 ~ 25 (Class150)20 | 15 | 76 | 180 | 160 | 260 | R? |
| 20 | 76 | 180 | 160 | 260 | R? | |
| 25 | 76 | 185 | 160 | 260 | R? | |
| 32 | 76 | 200 | 160 | 270 | R? | |
| 40 | 108 | 260 | 170 | 300 | R? | |
| 50 | 108 | 260 | 170 | 300 | R? | |
| 65 | 140 | 330 | 240 | 360 | R? | |
| 80 | 159 | 340 | 250 | 400 | R? | |
| 100 | 219 | 400 | 300 | 470 | R? | |
| 125 | 273 | 480 | 360 | 550 | R? | |
| 150 | 273 | 500 | 420 | 630 | R? | |
| 200 | 325 | 560 | 530 | 780 | R? | |
| 250 | 426 | 660 | 640 | 930 | R? | |
| 300 | 457 | 750 | 840 | 1200 | R? | |
| 350 | 508 | 810 | 920 | 1370 | R? | |
| 400 | 559 | 900 | 950 | 1500 | R1 | |
| 450 | 630 | 1000 | 1000 | 1700 | R1 | |
| 500 | 720 | 1080 | 1050 | 1800 | R1 | |
| 600 | 820 | 1180 | 1200 | 1910 | R1 | |
| 700 | 920 | 1400 | 1360 | 2100 | R1 | |
| 800 | 1020 | 1400 | 1500 | 2200 | R1 | |
手輪快開籃式過濾器結構圖
如果你需訂購我廠籃式過濾器系列產品，咨詢時煩請?zhí)峁┮?guī)格型號，公稱通徑、公稱壓力、殼體材質、法蘭標準及法蘭密封面形式等，本產品有直通式和高低接管式兩種，可按客戶需求承接定制，以30目的不銹鋼絲網作為標準網，可攔截≥614μm粒徑的固體顆粒，如過濾精度及濾筒材質有其他技術要求，請說明。
