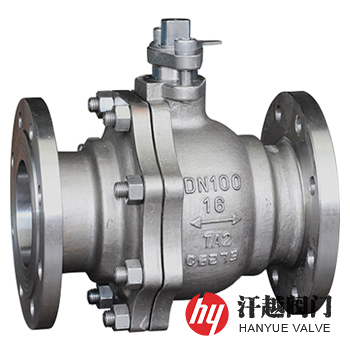

鈦合金球閥產品概述
鈦合金球閥是一種閥體、閥桿及球體或閥座等主要零部件采用ZTA1 、ZTA2、TA1、TA2、TA3、TC4等鑄鈦或鈦合金及鈦材質的球閥，該材料具有高度化學活性，對大多數腐蝕性介質呈現出優異的耐蝕性能，原因是鈦和氧有很好的親和力，在接觸于大氣或含氧介質時，其表面立即形成一層堅固而緊密的鈍性氧化薄膜，這種氧化膜很穩定，較難溶解，即使遭到機型損傷，只要存在一定量的氧氣，又會很快生成，所以在許多苛刻工況中能抵抗多種腐蝕介質的侵蝕。
鈦合金球閥有軟密封和金屬硬密封兩種，其可用在工業輸送管線中解決銅合金、鋁材、塑料或鉻鎳系不銹鋼球閥難以解決的腐蝕性問題。本產品具有密度低、強度高、密封性能好、耐壓和耐蝕性好等特點，因此被廣泛應用于石油、石化、化工、冶金、電力和航空等行業，特適合安裝在氯堿、純堿、制藥、尿素及相關工業的管路上。
鈦合金球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 閥 體 | ZTA1 | ZTA2 | TA1 | TA2 | TA3 | TC4 |
| 2 | 左 閥 體 | ZTA1 | ZTA2 | TA1 | TA2 | TA3 | TC4 |
| 3 | 閥 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、鈦合金+表面硬化處理 | |||||
| 4 | 球 體 | TC4 | TC4 | TA1 | TA2 | TA3 | TC4 |
| 5 | 閥 桿 | TC4 | TC4 | TA1 | TA2 | TA3 | TC4 |
| 6 | 填 料 | 柔性石墨環、V形聚四氟乙烯、碳纖維編織 | |||||
| 7 | 螺 柱 | 316 | 316 | 316 | 316 | 316 | 316 |
| 8 | 螺 母 | 316 | 316 | 316 | 316 | 316 | 316 |
鈦合金球閥性能規范
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 2.0 | 5.0 |
| 殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.6 | 3.0 | 7.5 |
| 高壓液體密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 7.04 | 2.2 | 5.5 |
| 低壓氣體密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| 設計制造 | GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D | |||||
| 結構長度 | GB/T 12221、ASME B16.10、API 6D | |||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 598、API 6D | |||||
鈦合金球閥主要尺寸
| 公稱壓力 PN | 公稱通徑 DN | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 16 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 |
| 20 | 140 | 105 | 75 | 58 | 18-2 | 4-14 | |
| 25 | 150 | 115 | 85 | 68 | 18-2 | 4-14 | |
| 32 | 165 | 140 | 100 | 78 | 18-2 | 4-18 | |
| 40 | 180 | 150 | 110 | 88 | 18-2 | 4-18 | |
| 50 | 200 | 165 | 125 | 102 | 18-2 | 4-18 | |
| 65 | 220 | 185 | 145 | 122 | 18-2 | 8-18 | |
| 80 | 250 | 200 | 160 | 138 | 20-2 | 8-18 | |
| 100 | 280 | 220 | 180 | 158 | 20-2 | 8-18 | |
| 125 | 320 | 250 | 210 | 188 | 22-2 | 8-18 | |
| 150 | 360 | 285 | 240 | 212 | 22-2 | 8-22 | |
| 200 | 400 | 340 | 295 | 268 | 24-2 | 12-22 | |
| 250 | 450 | 405 | 355 | 320 | 26-2 | 12-26 | |
| 表中為HG/T 20592-2009標準PN16法蘭連接浮動球球閥尺寸，如需其他尺寸，請咨詢汗越閥門技術部！ | |||||||
鈦合金球閥結構圖
如果你需訂購我廠不銹鋼球閥系列產品，咨詢時請說明公稱尺寸、公稱壓力、閥體和內件材質、使用介質、工作溫度、端部連接形式等，本產品材質牌號還可選用ZTA1、ZTA2、ZTA3、ZTC4、ZTA7、ZTA9、ZTA10或Titanium Gr2、Gr3、Gr5、Gr6、Gr7、Gr12及Titanium GrC2、GrC3、GrC5、GrC6、Ti-pd7B、GrC12；Titanium GrF2、GrF3、GrF5、GrF6、GrF7、GrF12及其他等。
