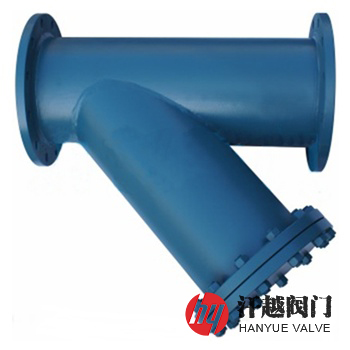

焊制Y型過濾器產品概述
SBYI、SBYII焊制Y型過濾器是一種為濾去石油化工生產過程中液體介質所含的固體顆粒，從而保障泵正常運行，滿足石油化工企業的安全生產所必備的泵用Y型過濾器。我廠生產的本產品規格齊全，適用性強，若將它安裝在泵的入口或管線系統的相關部位，既可延長泵、閥門、壓縮機等機器設備及儀表的使用壽命，又能使整個系統穩定地運轉。
SBYI、SBYII焊制Y型過濾器按SH/T3411-1999石油化工泵用過濾器設計制造、檢驗與驗收，它廣泛應用在石油化工、煤化工和石油庫中的液體物料泵前的入口管道上，當固體顆粒粒徑大于濾網孔徑的時候，雜質就會被絲網攔截下來附著在其上，而潔凈的流體穿過濾網，進入泵內，從而避免雜物影響泵正常運轉，本產品不適用于液體的精細過濾。
焊制Y型過濾器部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 殼 體 | 20# | 15CrMo | 0Cr18Ni9 | 0Cr17Ni12Mo2 | 00Cr17Ni14Mo2 |
| 2 | 法 蘭 | A105 | 15CrMo | 0Cr18Ni9 | 0Cr17Ni12Mo2 | 00Cr17Ni14Mo2 |
| 3 | 濾 筒 | 304 | 304 | 304 | 316 | 316L |
| 4 | 濾 網 | 304 | 304 | 304 | 316 | 316L |
| 5 | 墊 片 | 聚四氟乙烯、金屬環形墊、金屬纏繞墊(帶內外環) | ||||
| 6 | 法 蘭 蓋 | Q235B | 15CrMo | 0Cr18Ni9 | 0Cr17Ni12Mo2 | 00Cr17Ni14Mo2 |
| 7 | 排放絲堵 | 304 | 304 | 304 | 316 | 316 |
| 8 | 螺 栓 | 35CrMo | 35CrMo | 0Cr18Ni9 | 0Cr17Ni12Mo2 | 0Cr17Ni12Mo2 |
| 9 | 螺 母 | 30CrMo | 30CrMo | 0Cr18Ni9 | 0Cr17Ni12Mo2 | 0Cr17Ni12Mo2 |
焊制Y型過濾器性能規范
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 殼體強度試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 密封性試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
| 設計制造 | SH/T 3411-1999 石油化工泵用過濾器選用、檢驗與驗收 | ||||
| 法蘭標準 | JB/T 81~82、GB/T 9115~9119、HG/T 20592、HG/T 20615、SH/T 3406等 | ||||
| 檢驗驗收 | SH/T 3411-1999 石油化工泵用過濾器選用、檢驗與驗收 | ||||
| 過濾精度 | 0.02mm ~ 16.0mm | ||||
焊制Y型過濾器主要尺寸
| 公稱壓力 PN | 公稱尺寸 DN | 安裝尺寸/mm | 排放口 B | 倍數 | ||
| L | H | H1 | ||||
| 16 ~ 40 (Class150)20 (Class300)50 | 15 | 260 | 280 | 181 | R ? | 14.0 |
| 20 | 280 | 308 | 205 | R ? | 10.0 | |
| 25 | 290 | 322 | 215 | R ? | 8.0 | |
| 40 | 300 | 354 | 246 | R ? | 4.0 | |
| 50 | 320 | 367 | 250 | R ? | 3.2 | |
| 65 | 340 | 382 | 273 | R ? | 2.74 | |
| 80 | 380 | 438 | 305 | R ? | 2.5 | |
| 100 | 450 | 532 | 362 | R ? | 2.3 | |
| 150 | 580 | 636 | 437 | R ? | 1.9 | |
| 200 | 700 | 750 | 519 | R ? | 1.7 | |
| 250 | 800 | 877 | 605 | R ? | 1.6 | |
| 300 | 950 | 1061 | 727 | R 1 | 1.6 | |
| 350 | 1050 | 1250 | 820 | R 1 | — | |
| 400 | 1250 | 1482 | 900 | R 1 | — | |

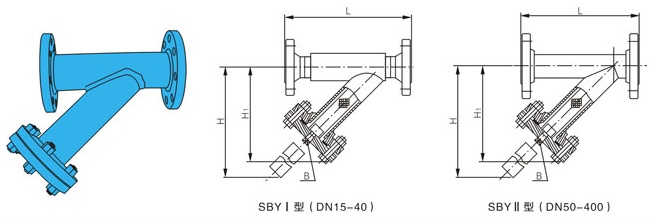

焊制Y型過濾器結構圖
如果你需訂購我廠Y型過濾器產品，咨詢時煩請?zhí)峁┬吞枖?shù)據，法蘭標準等，SBY焊制Y型過濾器法蘭密封面由客戶自定，如無說明，一般以突面(RF)形式為準。我公司可按客戶需求承接定制。
