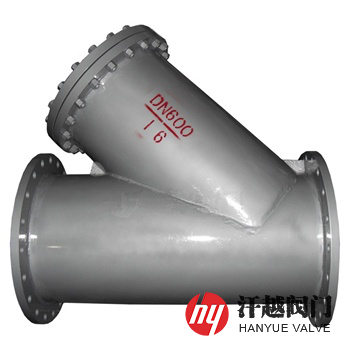

大口徑Y(jié)型過濾器產品概述
大口徑Y(jié)型過濾器是我廠主要為大通徑輸送管道設備設計制造的，其公稱尺寸通常不小于DN200，適合在大型石油、石化、化工及水處理項目上使用的管道過濾器，它一般安裝在各種閥門及重要元器件前面，濾筒濾網把雜質阻截下來，保持后面介質的潔凈度，使系統安全通暢運行，本產品過濾網采用不銹鋼雙層網結構，堅固耐用。
我廠生產的大口徑Y(jié)型過濾器公稱通徑小于DN600為整體鑄造而成，DN700-DN2000由鋼板卷筒與法蘭通過焊接工藝焊制而成。我公司常年備現貨DN300以上至DN600以下口徑，壓力0.6-2.5MPa，更大口徑Y(jié)型過濾器可按客戶需求承接定制。
大口徑Y(jié)型過濾器部件材料
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 殼 體 | WCB | WC6 | CF8 | CF3 | CF8M | CF3M |
| 2 | 殼 蓋 | WCB | WC6 | CF8 | CF3 | CF8M | CF3M |
| 3 | 過 濾 網 | 304 | 304 | 304 | 304L | 316 | 316L |
| 4 | 墊 片 | 聚四氟乙烯、柔性石墨纏繞墊、帶內外環金屬纏繞墊 | |||||
| 5 | 螺 栓 | 35CrMoA | 25Cr2MoVA | 304 | 304 | 316 | 316 |
| 6 | 螺 母 | 30CrMo | 35CrMoA | 304 | 304 | 316 | 316 |
| 7 | 排污堵頭 | 304 | 304 | 304 | 304L | 316 | 316L |
大口徑Y(jié)型過濾器技術規范
| 公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 密封性能試驗壓力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
| 設計制造 | SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008 | |||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||||
| 檢驗試驗 | SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008 | |||||
| 過濾精度 | 2目 ~ 600目 | |||||
大口徑Y(jié)型過濾器主要尺寸
| 公稱壓力 PN | 公稱通徑 DN | 鑄造系列I尺寸/mm | 鑄造系列II尺寸/mm | 焊制系列尺寸/mm | |||
| L | H | L | H | L | H | ||
| 1.6 | 200 | 485 | 300 | 468 | 300 | 700 | 520 |
| 250 | 552 | 380 | 540 | 380 | 800 | 606 | |
| 300 | 606 | 410 | 640 | 410 | 950 | 728 | |
| 350 | 668 | 480 | 683 | 480 | 1050 | 800 | |
| 400 | 755 | 540 | 755 | 540 | 1200 | 890 | |
| 450 | 853 | 580 | 853 | 580 | 1300 | 960 | |
| 500 | 890 | 645 | 900 | 645 | 1380 | 1085 | |
| 600 | 1060 | 950 | 1060 | 950 | 1500 | 1260 | |
| 表中為PN16法蘭連接公稱通徑不大于DN600的尺寸，如需其他規格參數，請來電咨詢！ | |||||||
大口徑Y(jié)型過濾器結構圖
訂購Y型過濾器時請注明產品公稱通徑、公稱壓力、閥體材質、濾網材料、工作介質及過濾精度，是否配對法蘭、螺栓螺母及墊片等。
