快開T型過濾器產品簡介

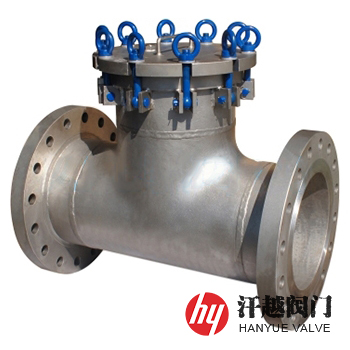

快開T型過濾器主要由三通、法蘭、吊環快開盲板上蓋和過濾網等組成，法蘭通過電焊工藝焊裝在三通的管口上組成殼體，殼體頂部通過法蘭固定有快開盲板上蓋，并在其之間設置有密封O型圈，盲板蓋上設置固定鎖環，固定鎖環上通過螺紋連接有固定吊環，吊環快開盲板上蓋與殼體之間設置有濾網，當流體進入置有一定規格過濾網后，其雜質被阻擋，而潔凈的介質則由過濾器出口排出，當需要清洗時，只要按絲杠處螺紋的方向轉動吊環，直至法蘭與盲板蓋完全分開，拉動盲板蓋上的拉手移走上蓋，將可拆卸的濾網取出，清洗或更換后重新裝入即可，盲板上蓋關閉前應徹底清除密封面、密封槽和O型密封圈及法蘭上的污物，并涂抹防銹油脂。
快開T型過濾器安裝和操作簡單，設計了吊環快開機構，可快速開啟盲板，使檢修人員清洗或更換濾芯更加方便快捷、省時、省力，極大降低了高雜質含量應用中清洗或更換濾網的勞動強度，提高了生產效率。本產品應用范圍廣，可用于不同介質、不同過濾精度要求的工況，特別適用于管道流體比較臟，雜質多的工作環境。
快開T型過濾器部件材料
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 殼 體 | 20 | 1Cr5Mo | 15Cr5Mo | 304 | 316 | 316L |
| 2 | 法 蘭 | A105 | 1Cr5Mo | 15Cr5Mo | 304 | 316 | 316L |
| 3 | 上 蓋 | Q235B | 1Cr5Mo | 15Cr5Mo | 304 | 316 | 316L |
| 4 | 過 濾 網 | 304 | 304 | 304 | 304 | 316 | 316L |
| 5 | 密 封 件 | NBR、EPDM、PKM、PTFE、GRAPHITE | |||||
| 6 | 濾 座 | Q235B | 1Cr5Mo | 15Cr5Mo | 304 | 316 | 316L |
| 7 | 活接螺栓 | 35CrMo | 35CrMo | 35CrMo | 304 | 316 | 316 |
| 8 | 吊環螺母 | 30CrMo | 30CrMo | 30CrMo | 304 | 316 | 316 |
| 9 | 排放絲堵 | 304 | 304 | 304 | 304 | 316 | 316L |
快開T型過濾器性能規范
| 公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 密封性能試驗壓力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
| 設計制造 | SH/T 3411-2017、GB/T 14382-2008、HG/T 21637-2021 | |||||
| 法蘭標準 | JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5等 | |||||
| 檢驗試驗 | SH/T 3411-2017、GB/T 14382-2008、HG/T 21637-2021 | |||||
| 過濾精度 | 0.02mm ~ 16.0mm | |||||
快開T型過濾器主要尺寸
| 公稱壓力 PN(MPa) | 公稱直徑 DN(mm) | 尺寸 | 排放口 B(in) | 有效過濾 面積(m2) | 倍數 | ||
| L | L1 | L2 | |||||
| 2.0 (Class150) | 50 | 281 | 149 | 250 | R? | 0.00277 | 1.4 |
| 65 | 325 | 170 | 292 | R? | 0.00421 | 1.3 | |
| 80 | 352 | 181.5 | 312 | R? | 0.00552 | 1.1 | |
| 100 | 412 | 267 | 362 | R? | 0.00880 | 1.1 | |
| 150 | 539 | 259.5 | 464 | R? | 0.01696 | 1.0 | |
| 200 | 660 | 311 | 560 | R? | 0.03550 | 1.1 | |
| 250 | 761 | 350.5 | 636 | R? | 0.05290 | 1.1 | |
| 300 | 886 | 400 | 736 | R? | 0.06860 | 1.0 | |
| 350 | 955 | 441 | 812 | R? | 0.07200 | 0.8 | |
| 400 | 1025 | 469 | 864 | R? | 0.08300 | 0.7 | |
快開T型過濾器結構圖
如果你需訂購我廠T型過濾器產品，咨詢時煩請說明產品類型，產品設計制造標準，快開T型過濾器有直通式、正折流、反正流三種類型，公稱通徑、公稱壓力、法蘭執行標準、濾網材質、過濾介質及過濾精度，是否配對法蘭、螺栓螺母及墊片等，我公司可按客戶需求承接定制。
