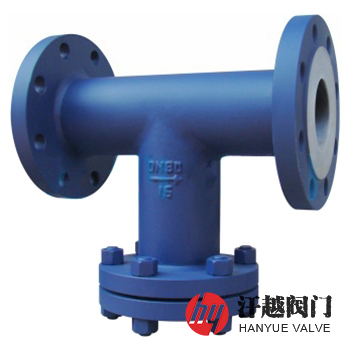

襯氟T型過濾器產品介紹
襯氟T型過濾器是采用模壓成型工藝將氟塑料均勻覆蓋在殼體和殼蓋的內表面上，通過隔斷金屬與物料直接接觸的方式，減輕腐蝕性介質對它產生的破壞，以提高使用壽命，其襯里層采用耐腐性較好的氟塑料制成，而四氟濾芯則由帶有直徑或邊長為3~5毫米圓孔或方孔的濾筒和安裝在其內或其外具有相應目數的編織網構成，它可用于酸、堿、鹽，熔融堿金屬、元素氟及芳香烴除外的介質過濾，本產品具有結構簡單、耐腐蝕、化學穩定性好、耐高低溫等優點，主要應用于石油、石化、化工及相關工業領域。
襯氟T型過濾器通過在內部工作表面進行氟塑料襯里處理，將所有接觸物料的地方都進行了襯氟，較好的解決了殼體金屬表面容易被腐蝕的問題。當物料從入口端流入置有相應規格的四氟濾芯后，其固體顆粒截留在濾網上，而干凈的物料則由出口端流出，當需要清洗或更換濾芯時，只要將可拆卸的殼蓋打開，取出濾筒處理后重新裝入即可。本產品有直流、正折流和反折流三種結構型式，可根據實際配管需要選型，一般直流式宜安裝在直管段部位；正折流和反折流式宜安裝在有90°流向變化處，以節省彎頭。
襯氟T型過濾器部件材料
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 殼 體 | Q235B | 20 | S30408 | S30403 | S31608 | S31603 |
| 2 | 法 蘭 | Q235B | A105 | S30408 | S30403 | S31608 | S31603 |
| 3 | 法 蘭 蓋 | Q235B | Q235B | S30408 | S30403 | S31608 | S31603 |
| 4 | 襯 里 層 | 聚全氟乙丙烯FEP(F46)、聚四氟乙烯PTFE(F4)、可溶性聚四氟乙烯PFA | |||||
| 5 | 濾 芯 | 聚全氟乙丙烯FEP(F46)、聚四氟乙烯PTFE(F4)、可溶性聚四氟乙烯PFA | |||||
| 6 | 螺 栓 | 35CrMoA | 35CrMoA | 304 | 304 | 316 | 316 |
| 7 | 螺 母 | 30CrMo | 30CrMo | 304 | 304 | 316 | 316 |
| 8 | 排 放 口 | Q235B | A105 | S30408 | S30403 | S31608 | S31603 |
襯氟T型過濾器性能規范
| 公稱壓力PN(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
| 殼體強度試驗壓力(MPa) | 0.375 | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
| 密封性能試驗壓力(MPa) | 0.275 | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
| 設計制造 | HG/T 3704-2003 氟塑料襯里閥門通用技術條件 | |||||
| 法蘭標準 | JB/T 82、GB/T 9115、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||||
| 檢驗驗收 | HG/T 3704-2003 氟塑料襯里閥門通用技術條件 | |||||
| 過濾精度 | 10目 ~ 100目 | |||||
| 工作溫度 | -29℃ ~ 180℃ | |||||
襯氟T型過濾器主要尺寸
| 公稱壓力 PN | 公稱尺寸 DN | 結構尺寸mm | |||||
| D1 | H | L | L0 | L1 | L2 | ||
| 16 | 50 | 57 | 149 | 245 | 265 | 122 | 122 |
| 65 | 76 | 170 | 292 | 316 | 146 | 146 | |
| 80 | 89 | 181.5 | 312 | 337.5 | 156 | 156 | |
| 100 | 108 | 205 | 362 | 388 | 181 | 181 | |
| 125 | 133 | 240 | 426 | 453 | 213 | 213 | |
| 150 | 159 | 259.5 | 464 | 491.5 | 232 | 232 | |
| 200 | 219 | 311 | 560 | 591 | 280 | 280 | |
| 250 | 273 | 380 | 670 | 668.5 | 318 | 318 | |
| 300 | 325 | 400 | 736 | 768 | 368 | 368 | |
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部 | |||||||

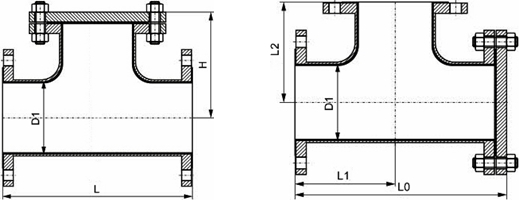

襯氟T型過濾器結構圖
如果你需訂購我廠襯氟T型過濾器系列產品，咨詢時煩請說明結構型式、公稱尺寸、壓力等級、殼體材質、襯里層和濾網材料、使用介質及組分、工作溫度、過濾精度、法蘭執行標準等，我廠可按客戶需求承接定制。
